Historia

El funcionamiento del siguiente dispositivo está basado en el efecto Edison. Edison fue el primero que observó en 1883 la emisión termoiónica, al colocar una lámina dentro de una bombilla para evitar el ennegrecimiento que producía en la ampolla de vidrio el filamento de carbón. Cuando se polarizaba positivamente la lámina metálica respecto al filamento, se producía una pequeña corriente entre el filamento y la lámina. Este hecho se producía porque los electrones de los átomos del filamento, al recibir una gran cantidad de energía en forma de calor, escapaban de la atracción del núcleo (emisión termoiónica) y, atravesando el espacio vacío dentro de la bombilla, eran atraídos por la polaridad positiva de la lámina.
El ingeniero británico Sir John Ambrose Fleming (1849-1945) aplicó el efecto Edison a un tubo para detectar las ondas hertzianas e inventó así el DIODO, primer tubo electrónico en el que se había hecho el vacío y en cuyo interior existía un ÁNODO (electrodo positivo) y un CÁTODO (electrodo negativo). El último, al alcanzar el estado de incandescencia, emitía electrones con carga negativa que eran atraídos por el ánodo; es decir, el diodo actuaba como una válvula que solo dejaba pasar la corriente en un sentido.
El otro gran paso lo dio Lee De Forest cuando inventó el triodo en 1906. Este dispositivo es básicamente como el diodo de vacío, pero se le añadió una rejilla de control situada entre el cátodo y la placa, con el objeto de modificar la nube electrónica del cátodo, variando así la corriente de placa. Este fue un paso muy importante para la fabricación de los primeros amplificadores de sonido, receptores de radio, televisores, etc.
Lee De Forest es considerado el "Padre de la electrónica", ya que antes del triodo, solo nos limitábamos a convertir la corriente alterna en corriente directa o continua, o sea, solo se construían las fuentes de alimentación, pero con la creación del triodo de vacío, vino la amplificación de todo tipo de señales, sobre todo la de audio, la radio, la TV y todo lo demás, esto hizo que la industria de estos equipos tuvieran un repunte tan grande que ya para las décadas superiores a 1930 se acuñara la palabra por primera vez de "electrónica" para referirse a la tecnología de estos equipos emergentes.
Conforme pasaba el tiempo, las válvulas de vacío se fueron perfeccionando y mejorando, apareciendo otros tipos, como los tetrodos (válvulas de cuatro electrodos), los pentodos(cinco electrodos), otras válvulas para aplicaciones de alta potencia, etc. Dentro de los perfeccionamientos de las válvulas se encontraba su miniaturización.
Pero fue definitivamente con el transistor, aparecido de la mano de Bardeen y Brattain, de la Bell Telephone Company, en 1948, cuando se permitió aún una mayor miniaturización de aparatos tales como las radios. El transistor de unión apareció algo más tarde, en 1949. Este es el dispositivo utilizado actualmente para la mayoría de las aplicaciones de la electrónica. Sus ventajas respecto a las válvulas son entre otras: menor tamaño y fragilidad, mayor rendimiento energético, menores tensiones de alimentación, etc. El transistor no funciona en vacío como las válvulas, sino en un estado sólido semiconductor (silicio), razón por la que no necesita centenares de voltios de tensión para funcionar.
A pesar de la expansión de los semiconductores, todavía se siguen utilizando las válvulas en pequeños círculos audiofilos, porque constituyen uno de sus mitos​ más extendidos.
El transistor tiene tres terminales (el emisor, la base y el colector) y se asemeja a un triodo: la base sería la rejilla de control, el emisor el cátodo, y el colector la placa. Polarizando adecuadamente estos tres terminales se consigue controlar una gran corriente de colector a partir de una pequeña corriente de base.
En 1958 se desarrolló el primer circuito integrado, que alojaba seis transistores en un único chip. En 1970 se desarrolló el primer microprocesador Intel 4004. En la actualidad, los campos de desarrollo de la electrónica son tan vastos que se ha dividido en varias disciplinas especializadas. La mayor división es la que distingue la electrónica analógica de la electrónica digital.
La electrónica es, por tanto, una de las ramas de la ingeniería con mayor proyección en el futuro, junto con la informática.


INTRODUCCIÓN DE LA ELECTRÓNICA
La electrónica es la rama de la física y especialización de la ingenieria, que estudia y emplea sistemas cuyo funcionamiento se basa en la conducción y el control del flujo de los electrones u otras partículas cargadas eléctricamente.

Utiliza una gran variedad de conocimientos, materiales y dispositivos, desde los semiconductores hasta las válvulas termoionicas. El diseño y la gran construcción de circuitos electrónicos para resolver problemas prácticos forman parte de la electrónica y de los campos de la ingeniería electrónica , electromecánica y la informática en el diseño de sofware para su control. El estudio de nuevos dispositivos semiconductores y su tecnología se suele considerar una rama de la física, más concreta mente en la rama de ingeniería de materiales.


Señales eléctricas
Es la representación de un fenómeno físico o estado material a través de una relación establecida; las entradas y salidas de un sistema electrónico serán señales variables entre sí.
En electrónica se trabaja con variables que toman la forma de tensión o corriente estas se pueden denominar señales. Las señales primordial mente pueden ser de dos tipos:
·         Variable analógica–Son aquellas que pueden tomar un número infinito de valores comprendidos entre dos límites. La mayoría de los fenómenos de la vida real dan señales de este tipo (presión, temperatura, etc.).

·         Variable digital– También llamadas variables discretas, entendiéndose por estas, las variables que pueden tomar un número finito de valores. Por ser de fácil realización los componentes físicos con dos estados diferenciados, es este el número de valores utilizado para dichas variables, que por lo tanto son binarias. Siendo estas variables más fáciles de tratar (en lógica serían los valores V y F) son los que generalmente se utilizan para relacionar varias variables entre sí y con sus estados anteriores.

Corriente monofasica


Se denomina corriente monofásica a la que se obtiene de tomar una fase de la corriente trifásica y un cable neutro. En España y demás países que utilizan valores similares para la generación y trasmisión de energía eléctrica, este tipo de corriente facilita una tensión de 230 voltios, lo que la hace apropiada para que puedan funcionar adecuadamente la mayoría de electrodomésticos y luminarias que hay en las viviendas.
Desde el centro de transformación más cercano hasta las viviendas se disponen cuatro hilos: un neutro (N) y tres fases (R, S y T). Si la tensión entre dos fases cualesquiera (tensión de línea) es de 400 voltios, entre una fase y el neutro es de 230 voltios. En cada vivienda entra el neutro y una de las fases, conectándose varias viviendas a cada una de las fases y al neutro; esto se llama corriente monofásica. Si en una vivienda hay instalados aparatos de potencia eléctrica alta (aire acondicionado, motores, etc., o si es un taller o una empresa industrial) habitualmente se les suministra directamente corriente trifásica que ofrece una tensión de 400 voltios.
Voltaje en un sistema de corriente monofásico.



Corriente alterna
Se denomina corriente alterna (simbolizada CA en español y AC en inglés, de alternating current) a la corriente eléctrica en la que la magnitud y dirección varían cíclicamente. La forma de onda de la corriente alterna más comúnmente utilizada es la de una onda senoidal.5​ En el uso coloquial, «corriente alterna» se refiere a la forma en la cual la electricidad llega a los hogares y a las empresas.
El sistema usado hoy en día fue ideado fundamentalmente por Nikola Tesla, y la distribución de la corriente alterna fue comercializada por George Westinghouse. Otros que contribuyeron al desarrollo y mejora de este sistema fueron Lucien Gaulard, John Gibbs y Oliver B. Shallenberger entre los años 1881 y 1889. La corriente alterna superó las limitaciones que aparecían al emplear la corriente continua (CC), la cual constituye un sistema ineficiente para la distribución de energía a gran escala debido a problemas en la transmisión de potencia.
La razón del amplio uso de la corriente alterna, que minimiza los problemas de trasmisión de potencia, viene determinada por su facilidad de transformación, cualidad de la que carece la corriente continua.6​ La energía eléctrica trasmitida viene dada por el producto de la tensión, la intensidad y el tiempo. Dado que la sección de los conductores de las líneas de transporte de energía eléctrica depende de la intensidad, se puede, mediante un transformador, modificar el voltaje hasta altos valores (alta tensión), disminuyendo en igual proporción la intensidad de corriente. Esto permite que los conductores sean de menor sección y, por tanto, de menor costo; además, minimiza las pérdidas por efecto Joule, que dependen del cuadrado de la intensidad. Una vez en el punto de consumo o en sus cercanías, el voltaje puede ser de nuevo reducido para permitir su uso industrial o doméstico de forma cómoda y segura.
Las frecuencias empleadas en las redes de distribución son 50 y 60 Hz. El valor depende del país.
Onda senoidal


Voltaje de las fases de un sistema trifásico. Entre cada una de las fases hay un desfase de 120º.

Corriente continua


La corriente continua (abreviada CC en español,​ así como CD por influencia del inglés DC, de direct current) se refiere al flujo continuo de carga eléctrica a través de un conductor entre dos puntos de distinto potencial y carga eléctrica, que no cambia de sentido con el tiempo.​ A diferencia de la corriente alterna, en la corriente continua las cargas eléctricas circulan siempre en la misma dirección. Aunque comúnmente se identifica la corriente continua con una corriente constante, es continua toda corriente que mantenga siempre la misma polaridad, así disminuya su intensidad conforme se va consumiendo la carga (por ejemplo cuando se descarga una batería eléctrica).
También se dice corriente continua cuando los electrones se mueven siempre en el mismo sentido, el flujo se denomina corriente continua y va (por convenio) del polo positivo al negativo.


Representación de la tensión en la corriente continua
Conversión de corriente alterna en continua
Muchos aparatos necesitan corriente continua para funcionar, sobre todos los que llevan electrónica (equipos audiovisuales, ordenadores, etc). Para ello se utilizan fuentes de alimentación que rectifican y convierten la tensión a una adecuada.
Este proceso de rectificación se realiza mediante dispositivos llamados rectificadores, antiguamente basados en el empleo de tubos de vacío y actualmente, de forma casi general incluso en usos de alta potencia, mediante diodos semiconductores o tiristores.

Polaridad
Generalmente los aparatos de corriente continua no suelen incorporar protecciones frente a un eventual cambio de polaridad, lo que puede acarrear daños irreversibles en el aparato. Para evitarlo, y dado que la causa del problema es la colocación inadecuada de las baterías, es común que los aparatos incorporen un diagrama que muestre cómo deben colocarse; así mismo, los contactos se distinguen empleándose convencionalmente un muelle metálico para el polo negativo y una placa para el polo positivo. En los aparatos con baterías recargables, el transformador - rectificador tiene una salida tal que la conexión con el aparato sólo puede hacerse de una manera, impidiendo así la inversión de la polaridad. En la norma sistemática europea el color negro corresponde al negativo y el rojo al positivo.
En los casos de instalaciones de gran envergadura, por ejemplo, centrales telefónicas y otros equipos de telecomunicación, donde existe una distribución centralizada de corriente continua para toda la sala de equipos se emplean elementos de conexión y protección adecuados para evitar la conexión errónea de polaridad.



Corriente eléctrica


Históricamente, la corriente eléctrica se definió como un flujo de cargas positivas y se fijó el sentido convencional de circulación de la corriente, como un flujo de cargas desde el polo positivo al negativo. Sin embargo posteriormente se observó, gracias al efecto Hall, que en los metales los portadores de carga son negativos, electrones, los cuales fluyen en sentido contrario al convencional. En conclusión, el sentido convencional y el real son ciertos en tanto que los electrones como protones fluyen desde el polo negativo hasta llegar al positivo (sentido real), cosa que no contradice que dicho movimiento se inicia al lado del polo positivo donde el primer electrón se ve atraído por dicho polo creando un hueco para ser cubierto por otro electrón del siguiente átomo y así sucesivamente hasta llegar al polo negativo (sentido convencional). Es decir la corriente eléctrica es el paso de electrones desde el polo negativo al positivo comenzando dicha progresión en el polo positivo.
En el siglo XVIII cuando se hicieron los primeros experimentos con electricidad, solo se disponía de carga eléctrica generada por frotamiento (electricidad estática) o por inducción. Se logró (por primera vez, en 1800) tener un movimiento constante de carga cuando el físico italiano Alessandro Volta inventó la primera pila eléctrica.


La corriente eléctrica es el flujo de carga eléctrica que recorre un material.​ Se debe al movimiento de las cargas (normalmente electrones) en el interior del mismo. Al caudal de corriente (cantidad de carga por unidad de tiempo) se lo denomina intensidad de corriente eléctrica. En el Sistema Internacional de Unidades se expresa en C/s (culombios sobre segundo), unidad que se denomina amperio (A). Una corriente eléctrica, puesto que se trata de un movimiento de cargas, produce un campo magnético, un fenómeno que puede aprovecharse en el electroimán.
El instrumento usado para medir la intensidad de la corriente eléctrica es el galvanómetro que, calibrado en amperios, se llama amperímetro, colocado en serie con el conductor por el que circula la corriente que se desea medir.




Diagrama del efecto Hall, mostrando el flujo de electrones. (en vez de la corriente convencional).
Leyenda:
1. Electrones
2.
Sensor o sonda Hall
3.
Imanes
4.
Campo magnético
5. Fuente de energía
Descripción
En la imagen A, una carga negativa aparece en el borde superior del sensor Hall (simbolizada con el color azul), y una positiva en el borde inferior (color rojo). En B y C, el campo eléctrico o el magnético están invertidos, causando que la polaridad se invierta. Invertir tanto la corriente como el campo magnético (imagen D) causa que la sonda asuma de nuevo una carga negativa en la esquina superior.

Equipos de medición

Los equipos de medición de electrónica se utilizan para crear estímulos y medir el comportamiento de los dispositivos bajo prueba (DUT por sus siglas en inglés). La medición de magnitudes mecánicas, térmicas, eléctricas y químicas se realiza empleando dispositivos denominados sensores y transductores. El sensor es sensible a los cambios de la magnitud a medir, como una temperatura, una posición o una concentración química. El transductor convierte estas mediciones en señales eléctricas, que pueden alimentar a instrumentos de lectura, registro o control de las magnitudes medidas. Los sensores y transductores pueden funcionar en ubicaciones alejadas del observador, así como en entornos inadecuados o impracticables para los seres humanos.

Algunos dispositivos actúan de forma simultánea como sensor y transductor. Un termopar consta de dos uniones de diferentes metales que generan una pequeña tensión que depende del diferencial término entre las uniones. El termistor es una resistencia especial, cuyo valor de resistencia varía según la temperatura. Un reóstato variable puede convertir el movimiento mecánico en señal eléctrica. Para medir distancias se emplean condensadores de diseño especial, y para detectar la luz se utilizan fotocélulas. Para medir velocidades, aceleración o flujos de líquidos se recurre a otro tipo de dispositivos. En la mayoría de los casos, la señal eléctrica es débil y debe ser amplificada por un circuito electrónico. A continuación se presenta una lista de los equipos de medición más importantes:

  • Galvanómetro: mide el cambio de una determinada magnitud, como la intensidad de corriente o tensión (o voltaje). Se utiliza en la construcción de Amperímetros y Voltímetros analógicos.
  • Amperímetro y pinza amperimétrica: miden la intensidad de corriente eléctrica.
  • Óhmetro o puente de Wheatstone: miden la resistencia eléctrica. Cuando la resistencia eléctrica es muy alta (sobre los 1 MΩ) se utiliza un megóhmetro o medidor de aislamiento.
  • Voltímetro: mide la tensión.
  • Multímetro o polímetro: mide las tres magnitudes citadas arriba, además de continuidad eléctrica y el valor B de los transistores (tanto PNP como NPN).
  • Vatímetro: mide la potencia eléctrica. Está compuesto de un amperímetro y un voltímetro. Dependiendo de la configuración de conexión puede entregar distintas mediciones de potencia eléctrica, como la potencia activa o la potencia reactiva.
  • Osciloscopio: miden el cambio de la corriente y el voltaje respecto al tiempo.
  • Analizador lógico: prueba circuitos digitales.
  • Analizador de espectro: mide la energía espectral de las señales.
  • Analizador vectorial de señales: como el analizador espectral, pero con más funciones de demodulación digital.
  • Electrómetro: mide la carga eléctrica.
  • Frecuencímetro o contador de frecuencia: mide la frecuencia.
  • Reflectómetro de dominio de tiempo (TDR): prueba la integridad de cables largos.

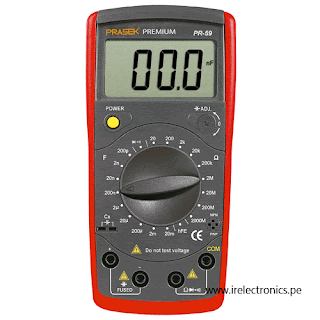

  • Capacímetro: mide la capacidad eléctrica o capacitancia.
  • Contador eléctrico: mide la energía eléctrica. Al igual que el vatímetro, puede configurarse para medir energía activa (consumida) o energía reactiva.

Teoría de la electrónica

Circuito digital
Un circuito digital o lógico es aquel que maneja la información en forma binaria, es decir, con valores de "1" y "0".
Estos dos niveles lógicos de voltaje fijos representan:



  • ·         "1" nivel alto o "high".
    ·         "0" nivel bajo o "low".

     Tipos de elementos digitales.
    Estas combinaciones (ya mencionadas) dan lugar a otros tipos de elementos digitales. Aquí hay un listado de algunos de estos.
    1.   compuerta NAND (No Y)
    2.   compuerta NOR (No O)
    3.   compuerta OR exclusiva (O exclusiva)
    4.   demultiplexores o demultiplexadores
    5.   decodificadores
    6.   codificadores
    7.   flip-flops
    8.   memorias
    9.   microcontroladores
    10.       microprocesadores
    11.       multiplexores o multiplexadores

El circuito digital en la electrónica de hoy
La electrónica moderna usa electrónica digital para realizar perfeccionamientos en la tecnología, muchas veces nos vemos frente a éstos sin darnos cuenta, el llamado efecto "Caja Negra".

En el circuito lógico digital existe transmisión de información binaria entre sus circuitos. A primera instancia esto nos parece relativamente simple, pero los circuitos electrónicos son bastante complejos ya que su estructura está compuesta por un número muy grande de circuitos simples, donde todos deben funcionar de la manera correcta, para lograr el resultado esperado y no obtener una información errónea.

La información binaria que transmiten los circuitos ya mencionados, se representa de la siguiente forma:

"0" o "1"
"Falso" o "Verdadero"
"On" y "Off"
"Abierto" o "Cerrado"
o cualquier mecanismo que represente dos estados mutuamente excluyentes.
Electrónica analógica
La electrónica analógica es una rama de la electrónica que estudia los sistemas cuyas variables (tensión, corriente, etc.) varían de una forma continua en el tiempo y pueden tomar (al menos teóricamente) valores infinitos. En contraposición, en la electrónica digital las variables solo pueden tomar valores discretos y tienen siempre un estado perfectamente definido.

Por ejemplo: considerando una medida real concreta, como la longitud total de un coche:
  • En un sistema digital, esta medida podría ser de 4 metros o de 4 metros y 23 centímetros.
  • Es posible darle la precisión deseada, pero siempre serán cantidades enteras.
  • En un sistema analógico, la medida en decimales seria 4,233648596... En teoría hasta que llegásemos a la mínima cantidad de materia existente (siempre que el sistema de medida sea lo suficientemente exacto).




Personas que ayudaron en la evolución de la electrónica

      Thomas Alva Edison

En 1878, el inventor Thomas Edison vio un nicho de mercado para un sistema que podía llevar la iluminación eléctrica directamente al negocio u hogar de un cliente, nicho que no podía ser cubierto por los sistemas de iluminación de arco.(Rockman, 2004, p. 131) En 1882 se estableció la empresa de propiedad estatal Edison Illuminating Company en la ciudad de Nueva York. Edison diseñó su "servicio" para competir con las ya establecidas compañías de iluminación de gas, basándose en un suministro de corriente continua relativamente bajo de 110 voltios para alimentar una lámpara incandescente de alta resistencia que había inventado para el sistema. Los sistemas de corriente continua de Edison se implantaron en ciudades por todos los Estados Unidos, convirtiéndolo en un estándar manejado por Edison, que controlaba todo el desarrollo técnico y las patentes clave.(McNichol, 2006, p. 80) La corriente continua funcionaba bien con lámparas incandescentes, que eran la principal carga diaria.
Los sistemas de corriente continua de Edison se implantaron en ciudades por todos los Estados Unidos, convirtiéndolo en un estándar manejado por Edison, que controlaba todo el desarrollo técnico y las patentes clave.(McNichol, 2006, p. 80) La corriente continua funcionaba bien con lámparas incandescentes, que eran la principal carga diaria. Los sistemas de corriente continua se pueden usar directamente con baterías de almacenamiento, proporcionando una valiosa carga de nivelación y respaldo durante las interrupciones del funcionamiento de los generadores, que presentan la ventaja adicional de poder montarse fácilmente en paralelo, facilitando un funcionamiento económico mediante el uso de máquinas más pequeñas durante períodos de carga ligera, con la consiguiente mejora de la fiabilidad. Edison había inventado un medidor para permitir a los clientes recibir una factura de energía proporcional al consumo, pero este medidor solo funcionaba con corriente continua. Este tipo de corriente también funcionaba bien con los motores eléctricos, una ventaja que mantuvo en la década de 1880. El principal inconveniente del sistema de Edison era que la corriente circulaba a 110 voltios desde la generación hasta su destino final, lo que le daba un alcance de transmisión relativamente corto: para mantener el tamaño de los caros conductores de cobre procedentes de las plantas generadoras, estas tenían que estar ubicadas en el medio de los centros de población, y solo podían abastecer a los clientes a menos de 1,6 km de la planta.


Nikola Tesla

 la corriente alterna (CA). Su argumento se basaba en que las pérdidas en la transmisión de electricidad dependían de la intensidad de la corriente que circulaba por la línea. Para la misma transmisión de potencia y siendo esta producto de la intensidad por el voltaje, a mayor voltaje, menor intensidad de corriente es necesaria para transmitir la misma potencia y por lo tanto, menores pérdidas. Y a diferencia de la CC, el voltaje de la CA se puede elevar con un transformador para ser transportado largas distancias con pocas pérdidas en forma de calor. Entonces, antes de proveer energía a los clientes, el voltaje se puede reducir a niveles seguros y económicos.

En 1886George Westinghouse, un rico empresario pero un recién llegado en el negocio eléctrico, fundó Westinghouse Electric para competir con General Electric de Edison. El sistema de la primera se basó en los descubrimientos y las patentes de Nikola Tesla.
Después de 1890, Tesla experimentó con la transmisión de potencia mediante acoplamiento inductivo y capacitivo, utilizando altos voltajes de corriente alterna generados con su bobina Tesla. Intentó desarrollar un sistema de iluminación inalámbrico basado en acoplamiento inductivo y capacitivo y realizó una serie de demostraciones públicas donde encendió tubos de Geissler e incluso bombillas incandescentes en un escenario.​ Pasó la mayor parte de la década trabajando en variaciones de esta nueva forma de iluminación con la ayuda de varios inversores, pero ninguna de las empresas logró sacar un producto comercial de sus hallazgos.

En 1893 en St.Louis, Misuri, ante el Instituto Franklin de Filadelfia (Pensilvania) y ante la National Electric Light Association, Tesla dijo a los espectadores que estaba seguro de que un sistema como el suyo podría eventualmente conducir "señales inteligibles o incluso energía eléctrica a cualquier distancia sin el uso de cables" al conducirlas a través de la Tierra.​ Pensaba que solo era cuestión de tiempo que el hombre pudiese adaptar las máquinas al engranaje de la naturaleza, declarando: «Antes de que pasen muchas generaciones, nuestras máquinas serán impulsadas por energía obtenida en cualquier punto del universo».​
